Ugelli assiali a cono pieno

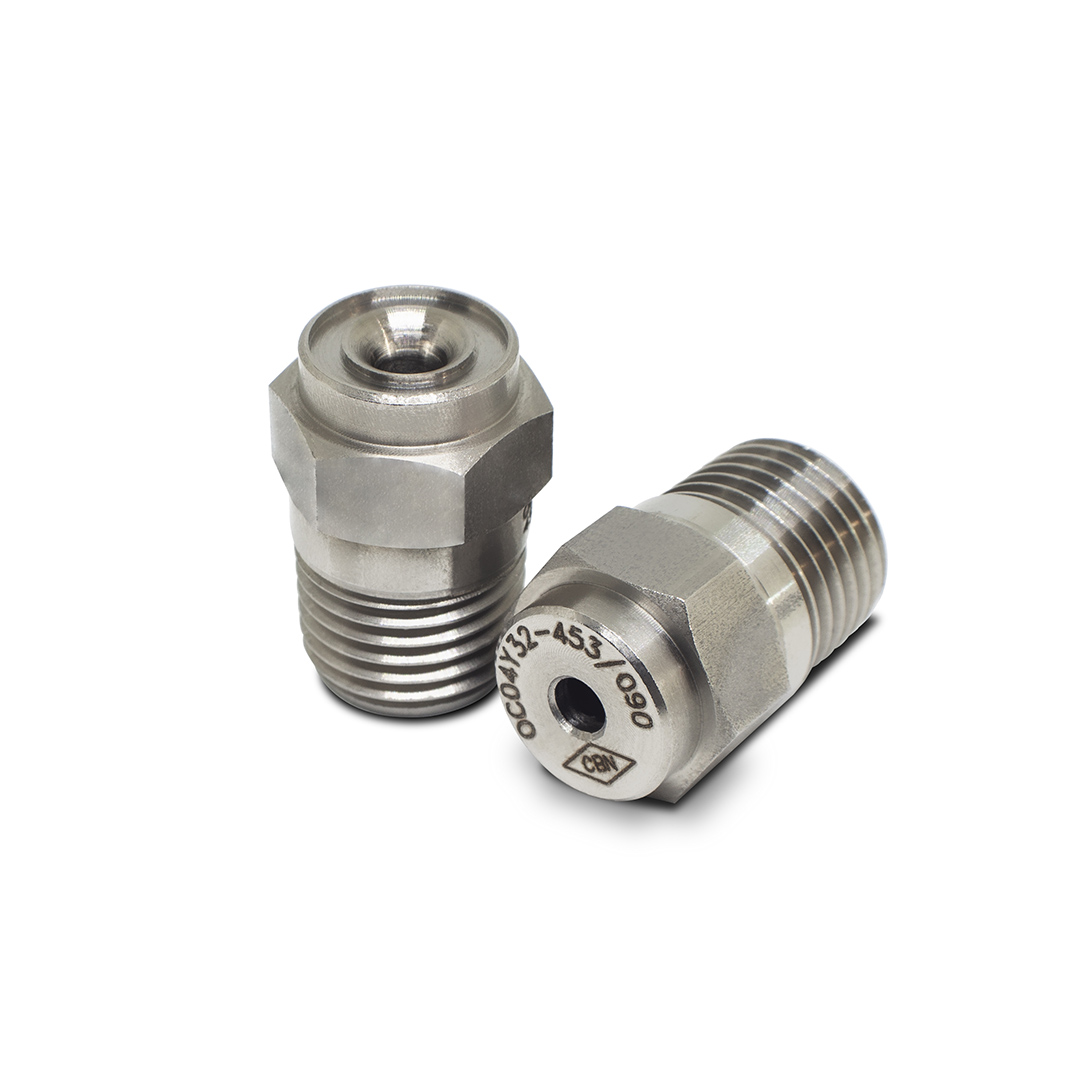

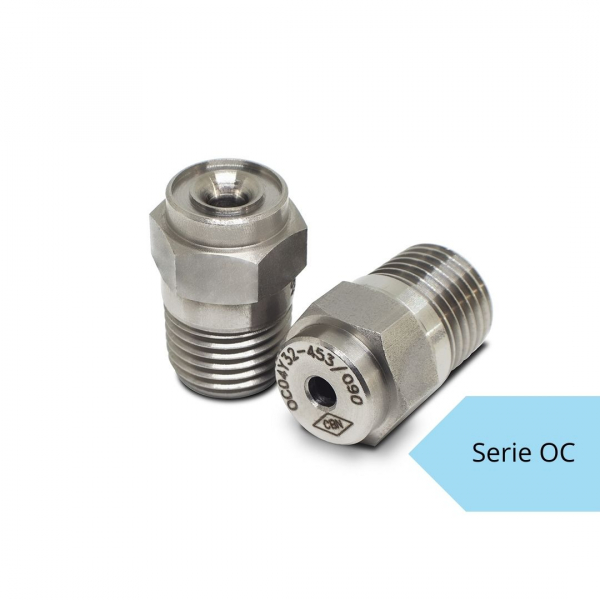

Ugelli assiali a cono pieno Serie OC
Ugelli spruzzatori a cono pieno uniforme, con alimentazione assiale. Vasta gamma di codici portata e angoli di spruzzo. Vorticatore inserito per interferenza.

COD: OC-1 Categoria: Ugelli spruzzatori Tag: Abbattimento polveri, Lavaggio aria e gas, Raffreddamento gas, Raffreddamento materiali, Raffreddamento superfici, Trattamenti chimici industriali

Descrizione

Descrizione

Ugelli assiali a cono pieno serie OC

Alimentazione assiale
Getto a cono pieno uniforme e ben distribuito
Gocce di piccole e medie dimensioni
Vasta gamma di codici portata e angoli di spruzzo
Vorticatore inserito per interferenza
Componenti lavorati a macchina, garanzia di precisione e rapidità di fornitura

Scheda tecnica

Applicazioni

Scheda Tecnica

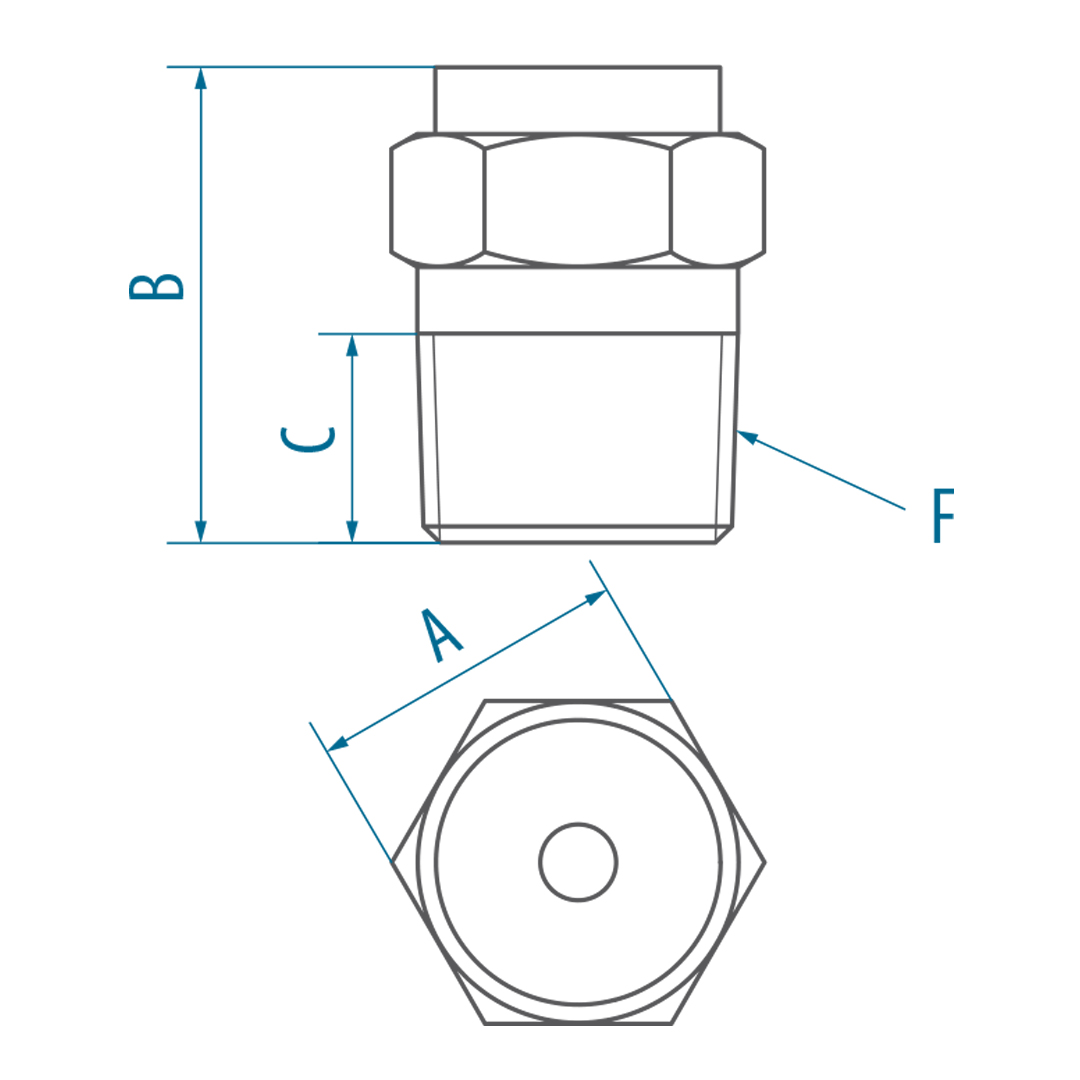

DIMENSIONI

	Codice raccordo
Quota	Y31	Y32	Y33	Y34	Y35	Y36
F	1/8″	1/4″	3/8″	1/2″	3/4″	1″
A	10	14	17	22	27	36
B	17	22	25	30	35	45
C	7,5	10	11	14	15	17

DATI OPERATIVI

ANGOLO

Materiale

Raccordo

CODICE
PORTATA

Curva di funzionamento

Y31

Y32

Y33

Y34

Y35

Y36

AISI
316

AISI
303

Ottone

PVC

1/8″
BSPT

1/4″
BSPT

3/8″
BSPT

1/2″
BSPT

3/4″
BSPT

1″
BSPT

Portata scaricata [l/min] alla pressione [bar(g)]

0,5

1,5

45°

–

337

0,43

0,59

0,70

0,80

0,96

1,21

1,41

1,65

–

348

0,54

0,73

0,88

1,00

1,20

1,51

1,76

2,06

–

359

0,67

0,92

1,10

1,25

1,50

1,89

2,20

2,58

Y32

–

372

0,86

1,17

1,41

1,60

1,92

2,42

2,81

3,30

Y32

–

383

1,07

1,46

1,76

2,00

2,40

3,02

3,51

4,13

–

394

1,34

1,83

2,20

2,50

3,00

3,78

4,39

5,16

–

406

1,71

2,34

2,81

3,20

3,84

4,83

5,62

6,60

–

418

2,14

2,93

3,51

4,00

4,80

6,04

7,03

8,25

–

429

2,68

3,66

4,39

5,00

6,00

7,55

8,79

10,3

–

441

3,38

4,61

5,54

6,30

7,56

9,52

11,1

13,0

–

453

4,29

5,86

7,03

8,00

9,60

12,1

14,1

16,5

–

464

5,36

7,32

8,79

10,0

12,0

15,1

17,6

20,6

–

475

6,70

9,15

11,0

12,5

15,0

18,9

22,0

25,8

–

488

8,57

11,7

14,1

16,0

19,2

24,2

28,1

33,0

–

499

10,7

14,6

17,6

20,0

24,0

30,2

35,1

41,3

–

510

13,4

18,3

22,0

25,0

30,0

37,8

43,9

52,0

–

522

17,1

23,4

28,1

32,0

38,4

48,3

56,2

66,0

–

534

21,4

29,3

35,1

40,0

48,0

60,4

70,3

82,5

–

545

26,8

36,6

43,9

50,0

60,0

75,5

87,9

103

–

557

33,8

46,1

55,4

63,0

75,6

95,2

111

130

ANGOLO

Materiale

Raccordo

CODICE
PORTATA

Curva di funzionamento

Y31

Y32

Y33

Y34

Y35

Y36

AISI
316

AISI
303

Ottone

PVC

1/8″
BSPT

1/4″
BSPT

3/8″
BSPT

1/2″
BSPT

3/4″
BSPT

1″
BSPT

Portata scaricata [l/min] alla pressione [bar(g)]

0,5

1,5

60°

–

337

0,43

0,59

0,70

0,80

0,96

1,21

1,41

1,65

–

348

0,54

0,73

0,88

1,00

1,20

1,51

1,76

2,06

–

359

0,67

0,92

1,10

1,25

1,50

1,89

2,20

2,58

–

372

0,86

1,17

1,41

1,60

1,92

2,42

2,81

3,30

Y32

–

383

1,07

1,46

1,76

2,00

2,40

3,02

3,51

4,13

Y32

–

394

1,34

1,83

2,20

2,50

3,00

3,78

4,39

5,16

–

406

1,71

2,34

2,81

3,20

3,84

4,83

5,62

6,60

–

418

2,14

2,93

3,51

4,00

4,80

6,04

7,03

8,25

–

429

2,68

3,66

4,39

5,00

6,00

7,55

8,79

10,3

–

441

3,38

4,61

5,54

6,30

7,56

9,52

11,1

13,0

–

453

4,29

5,86

7,03

8,00

9,60

12,1

14,1

16,5

–

464

5,36

7,32

8,79

10,0

12,0

15,1

17,6

20,6

–

475

6,70

9,15

11,0

12,5

15,0

18,9

22,0

25,8

–

488

8,57

11,7

14,1

16,0

19,2

24,2

28,1

33,0

–

499

10,7

14,6

17,6

20,0

24,0

30,2

35,1

41,3

Y34

–

510

13,4

18,3

22,0

25,0

30,0

37,8

43,9

52,0

–

522

17,1

23,4

28,1

32,0

38,4

48,3

56,2

66,0

–

534

21,4

29,3

35,1

40,0

48,0

60,4

70,3

82,5

–

545

26,8

36,6

43,9

50,0

60,0

75,5

87,9

103

–

557

33,8

46,1

55,4

63,0

75,6

95,2

111

130

–

569

42,9

58,6

70,0

80,0

96,0

121

141

165

ANGOLO

Materiale

Raccordo

CODICE
PORTATA

Curva di funzionamento

Y31

Y32

Y33

Y34

Y35

Y36

AISI
316

AISI
303

Ottone

PVC

1/8″
BSPT

1/4″
BSPT

3/8″
BSPT

1/2″
BSPT

3/4″
BSPT

1″
BSPT

Portata scaricata [l/min] alla pressione [bar(g)]

0,5

1,5

90°

–

359

0,67

0,92

1,10

1,25

1,50

1,89

2,20

2,58

–

372

0,86

1,17

1,41

1,60

1,92

2,42

2,81

3,30

Y32

–

383

1,07

1,46

1,76

2,00

2,40

3,02

3,51

4,13

Y32

–

394

1,34

1,83

2,20

2,50

3,00

3,78

4,39

5,16

Y32

–

406

1,71

2,34

2,81

3,20

3,84

4,83

5,62

6,60

–

418

2,14

2,93

3,51

4,00

4,80

6,04

7,03

8,25

–

429

2,68

3,66

4,39

5,00

6,00

7,55

8,79

10,3

–

441

3,38

4,61

5,54

6,30

7,56

9,52

11,1

13,0

–

453

4,29

5,86

7,03

8,00

9,60

12,1

14,1

16,5

–

464

5,36

7,32

8,79

10,0

12,0

15,1

17,6

20,6

–

475

6,70

9,15

11,0

12,5

15,0

18,9

22,0

25,8

–

488

8,57

11,7

14,1

16,0

19,2

24,2

28,1

33,0

–

499

10,7

14,6

17,6

20,0

24,0

30,2

35,1

41,3

–

510

13,4

18,3

22,0

25,0

30,0

37,8

43,9

52,0

Y34

–

522

17,1

23,4

28,1

32,0

38,4

48,3

56,2

66,0

–

534

21,4

29,3

35,1

40,0

48,0

60,4

70,3

82,5

–

545

26,8

36,6

43,9

50,0

60,0

75,5

87,9

103

–

557

33,8

46,1

55,4

63,0

75,6

95,2

111

130

–

569

42,9

58,6

70,0

80,0

96,0

121

141

165

–

580

53,6

73,2

87,9

100

120

151

176

206

ANGOLO

Materiale

Raccordo

CODICE
PORTATA

Curva di funzionamento

Y31

Y32

Y33

Y34

Y35

Y36

AISI
316

AISI
303

Ottone

PVC

1/8″
BSPT

1/4″
BSPT

3/8″
BSPT

1/2″
BSPT

3/4″
BSPT

1″
BSPT

Portata scaricata [l/min] alla pressione [bar(g)]

0,5

1,5

120°

–

372

0,86

1,17

1,41

1,60

1,92

2,42

2,81

3,30

Y32

–

383

1,07

1,46

1,76

2,00

2,40

3,02

3,51

4,13

Y32

–

394

1,34

1,83

2,20

2,50

3,00

3,78

4,39

5,16

Y32

–

406

1,71

2,34

2,81

3,20

3,84

4,83

5,62

6,60

–

418

2,14

2,93

3,51

4,00

4,80

6,04

7,03

8,25

–

429

2,68

3,66

4,39

5,00

6,00

7,55

8,79

10,3

–

441

3,38

4,61

5,54

6,30

7,56

9,52

11,1

13,0

–

453

4,29

5,86

7,03

8,00

9,60

12,1

14,1

16,5

–

464

5,36

7,32

8,79

10,0

12,0

15,1

17,6

20,6

–

475

6,70

9,15

11,0

12,5

15,0

18,9

22,0

25,8

–

488

8,57

11,7

14,1

16,0

19,2

24,2

28,1

33,0

–

499

10,7

14,6

17,6

20,0

24,0

30,2

35,1

41,3

–

510

13,4

18,3

22,0

25,0

30,0

37,8

43,9

52,0

Y34

–

522

17,1

23,4

28,1

32,0

38,4

48,3

56,2

66,0

–

534

21,4

29,3

35,1

40,0

48,0

60,4

70,3

82,5

–

545

26,8

36,6

43,9

50,0

60,0

75,5

87,9

103

–

557

33,8

46,1

55,4

63,0

75,6

95,2

111

130

–

569

42,9

58,6

70,0

80,0

96,0

121

141

165

–

580

53,6

73,2

87,9

100

120

151

176

206
