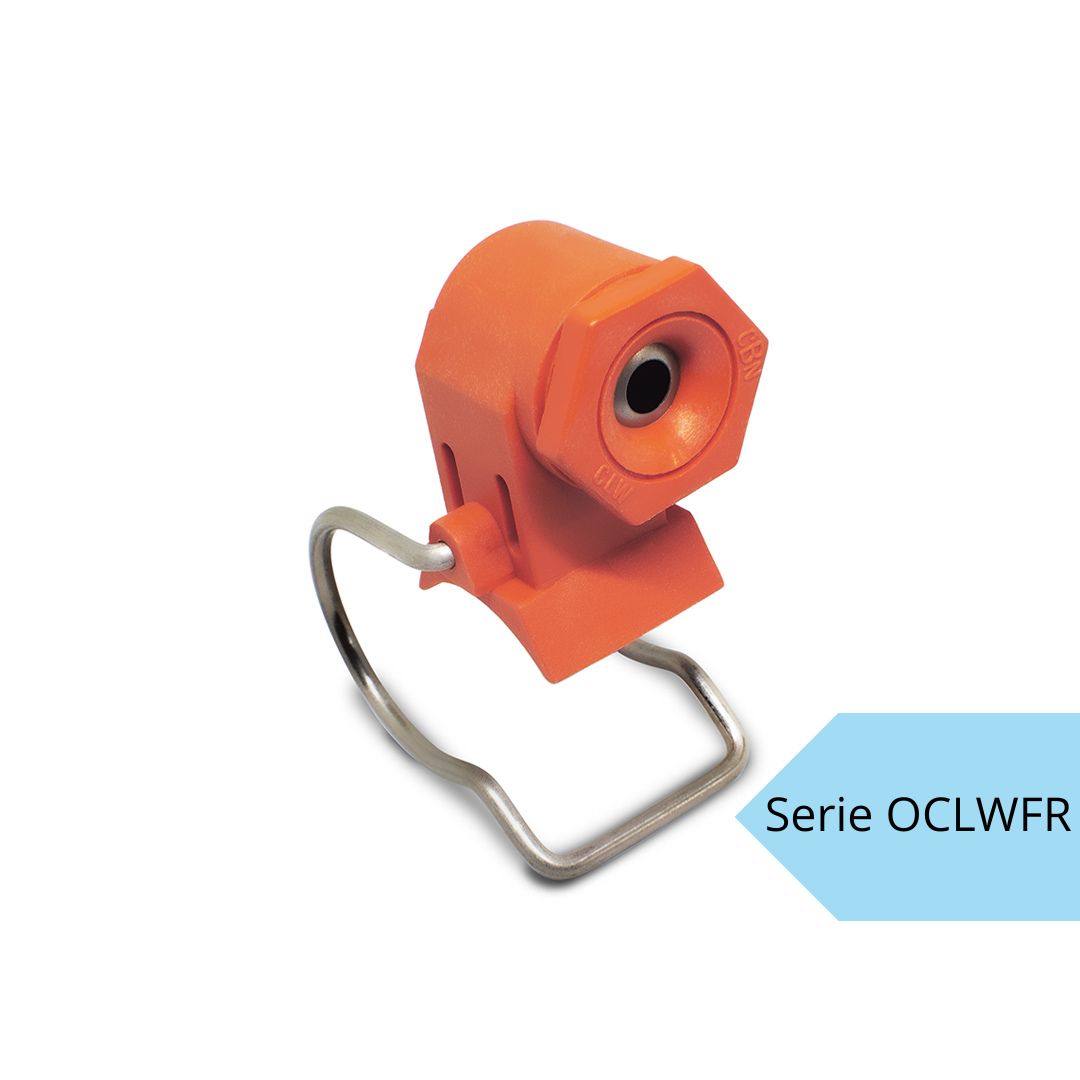

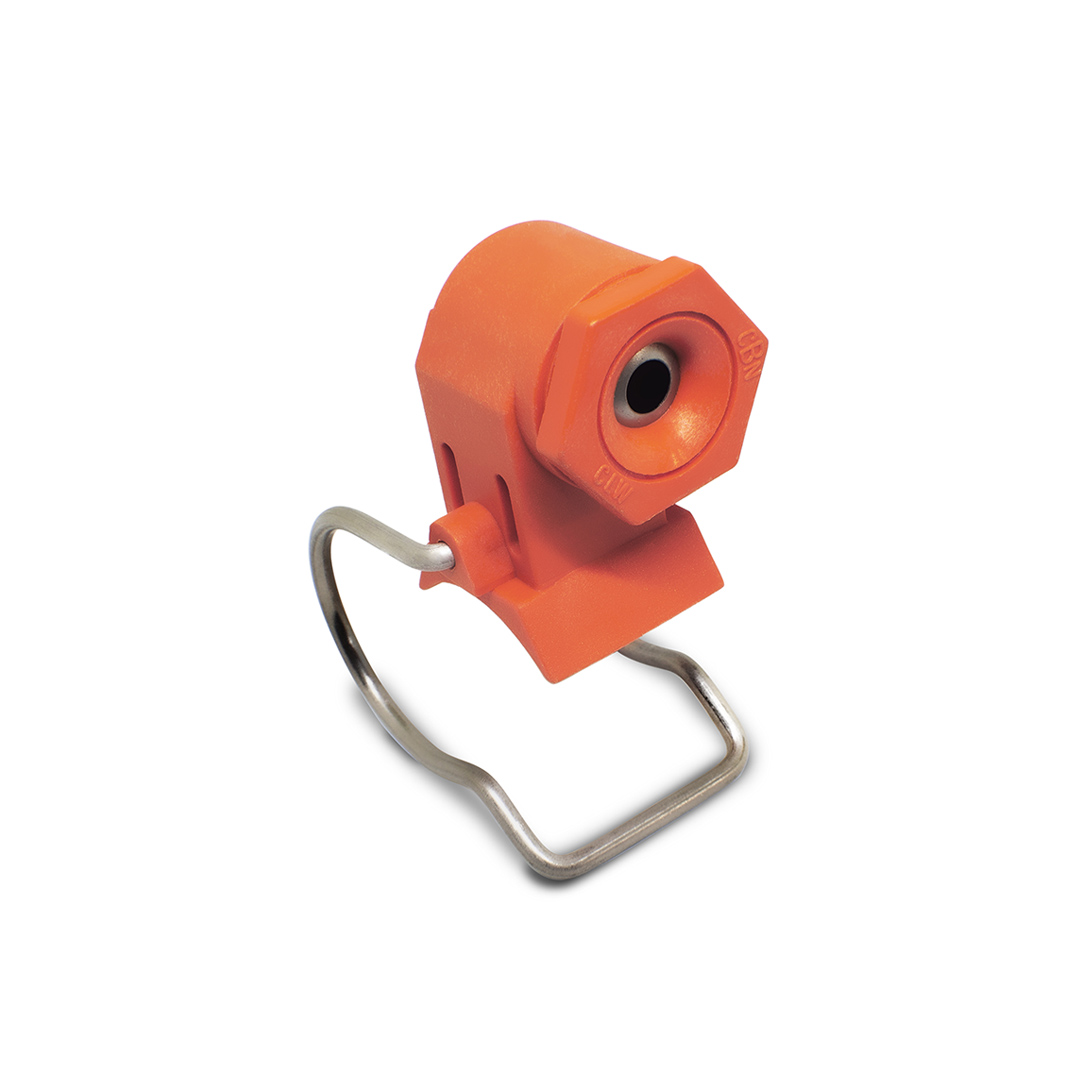

Ugelli a cono pieno tangenziale Serie OCLWFR
Ugelli spruzzatori a cono pieno, con alimentazione tangenziale. Attacco rapido integrato con molla in AISI 316. Temperatura massima 100°C

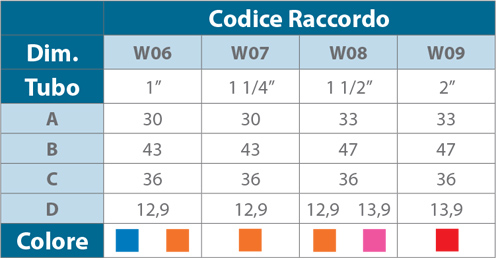

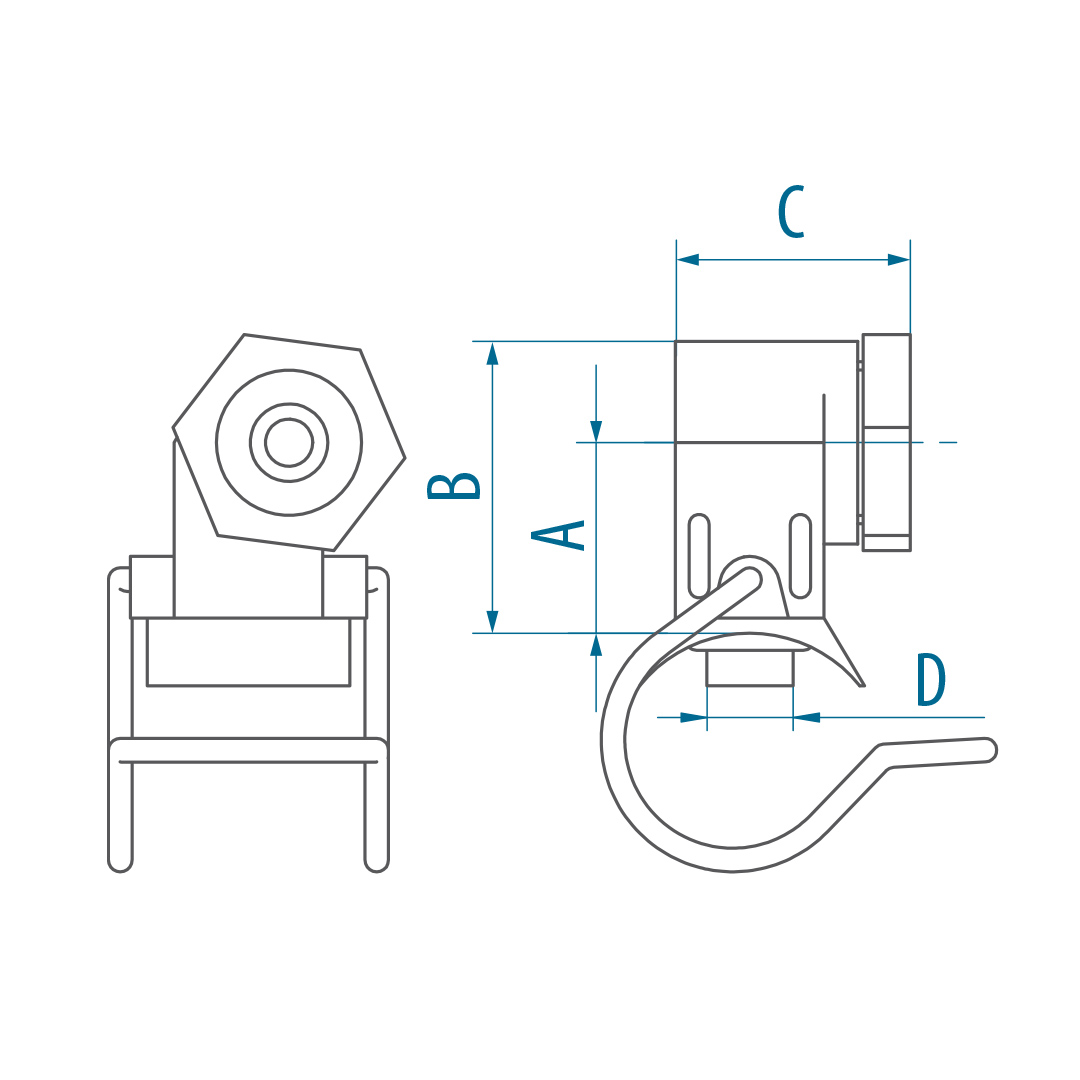

| Codice raccordo | ||||||
| Attacco | W06 | W07 | W08 | W09 | ||
| Tubo | 1″ | 1 1/4″ | 1 1/2″ | 2″ | ||
| A | 30 | 30 | 33 | 33 | ||
| B | 43 | 43 | 47 | 47 | ||
| C | 36 | 36 | 36 | 36 | ||
| D | 12,9 | 12,9 | 12,9/13,9 | 13,9 | ||

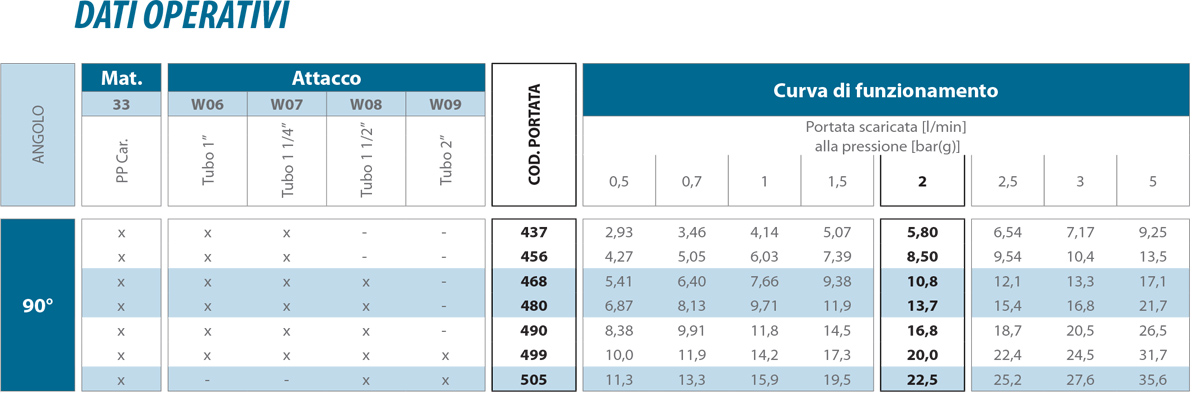

| ANGOLO | Mat. | Attacco | CODICE PORTATA | Curva di funzionamento | ||||||||||||||
| 33 | W06 | W07 | W08 | W09 | ||||||||||||||
| PP FV | Tubo 1″ | Tubo 1 1/4″ | Tubo 1 1/2″ | Tubo 2″ | Portata scaricata [l/min] alla pressione [bar(g)] | |||||||||||||
| 0,5 | 0,7 | 1 | 1,5 | 2 | 2,5 | 3 | 5 | |||||||||||
| 90° | x | x | x | – | – | 437 | 2,93 | 3,46 | 4,14 | 5,07 | 5,80 | 6,54 | 7,17 | 9,25 | ||||
| x | x | x | – | – | 456 | 4,25 | 5,05 | 6,03 | 7,39 | 8,50 | 9,54 | 10,4 | 13,5 | |||||
| x | x | x | – | – | 468 | 5,41 | 6,40 | 7,66 | 9,38 | 10,8 | 12,1 | 13,3 | 17,1 | |||||
| x | x | x | – | – | 480 | 6,87 | 8,13 | 9,71 | 11,9 | 13,7 | 15,4 | 16,8 | 21,7 | |||||
| x | x | x | – | – | 490 | 8,38 | 9,91 | 11,8 | 14,5 | 16,8 | 18,7 | 20,5 | 26,5 | |||||
| x | x | x | x | x | 499 | 10,0 | 11,9 | 14,2 | 17,3 | 20,0 | 22,4 | 24,5 | 31,7 | |||||
| x | – | – | x | x | 505 | 11,3 | 13,3 | 15,9 | 19,5 | 22,5 | 25,2 | 27,6 | 35,6 | |||||
